FPC実装工程

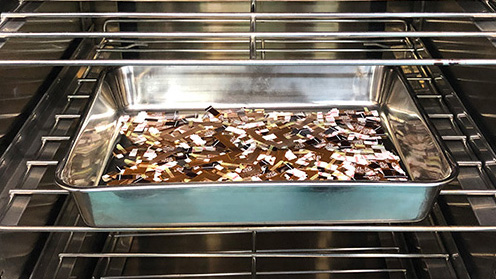

01FPCのベーキング(乾燥)

FPCのベースフィルムや補強板及びカバーレイは吸湿し易く、そのままの状態でリフロー炉に通した場合、FPCの補強板が膨れ上がり、補強板の剥がれや気泡及び胴体の剥離等の不具合が発生する可能性がありるため、ベーキング(乾燥)作業を行います。(例)補強板有　120℃ 1H以上)

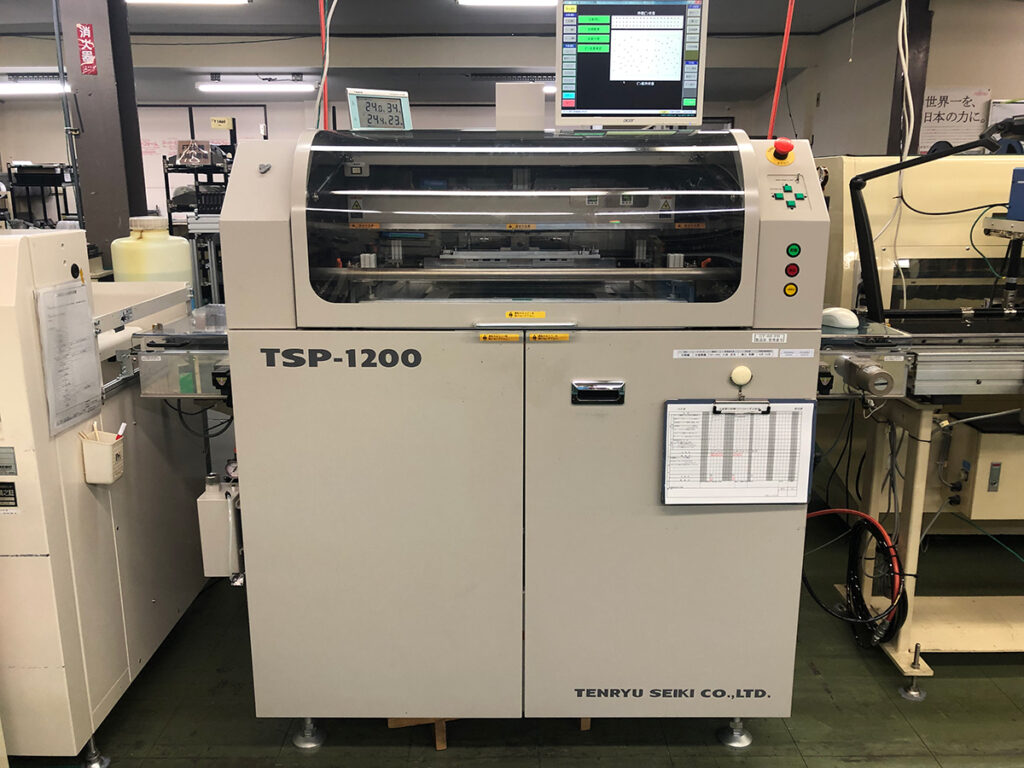

02はんだペースト印刷

個片FPCの場合

試作や実装部品が少量の場合は、印刷機を使用せず手作業によるはんだペーストの印刷を行います。量産で部品点数が多い場合は、キャリアボードを使用して自動機によるはんだペーストの印刷を行います。(シート形状のFPCと同様)

シートFPCの場合

粘着性のある耐熱キャリアボードにFPCを貼り付け、印刷機を使用してはんだペーストの印刷を行います。キャリアボードは、当社でFPCの形状等に合せて製作対応します。

03部品実装

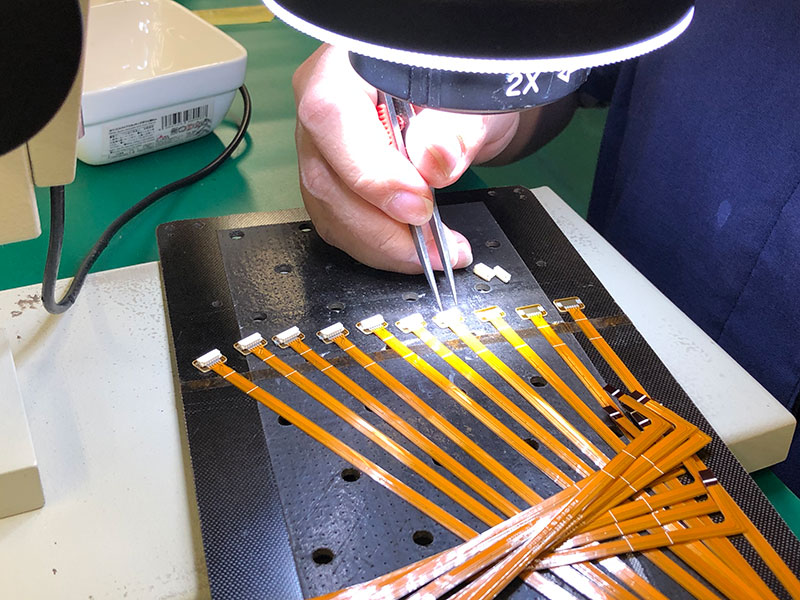

手載せの場合

FPCに認識マークが無い場合や試作や実装部品が少量の場合は、部品を手作業で実装します。

機械実装の場合

FPCの認識マークで位置補正を行い、自動機で部品を実装します。個片FPCの場合は、個片の認識マークを確認し其々位置補正を行い実装します。

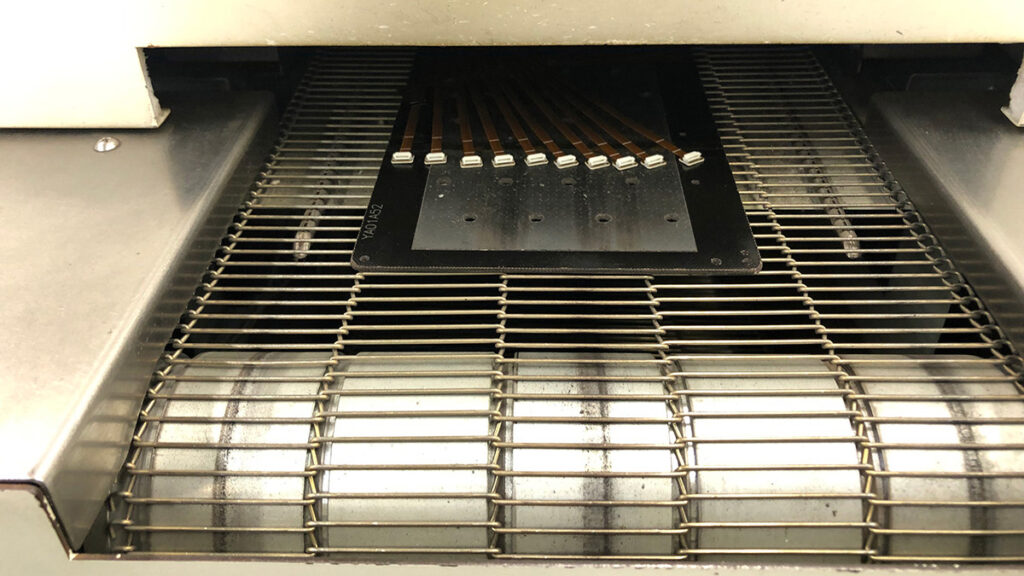

04リフローはんだ付け

キャリアボードにFPCが載った状態でリフロー炉に投入します。
手作業で部品を搭載したFPCの場合は、粘着性のあるキャリアボードに載せリフロー炉に投入します。

05外観検査

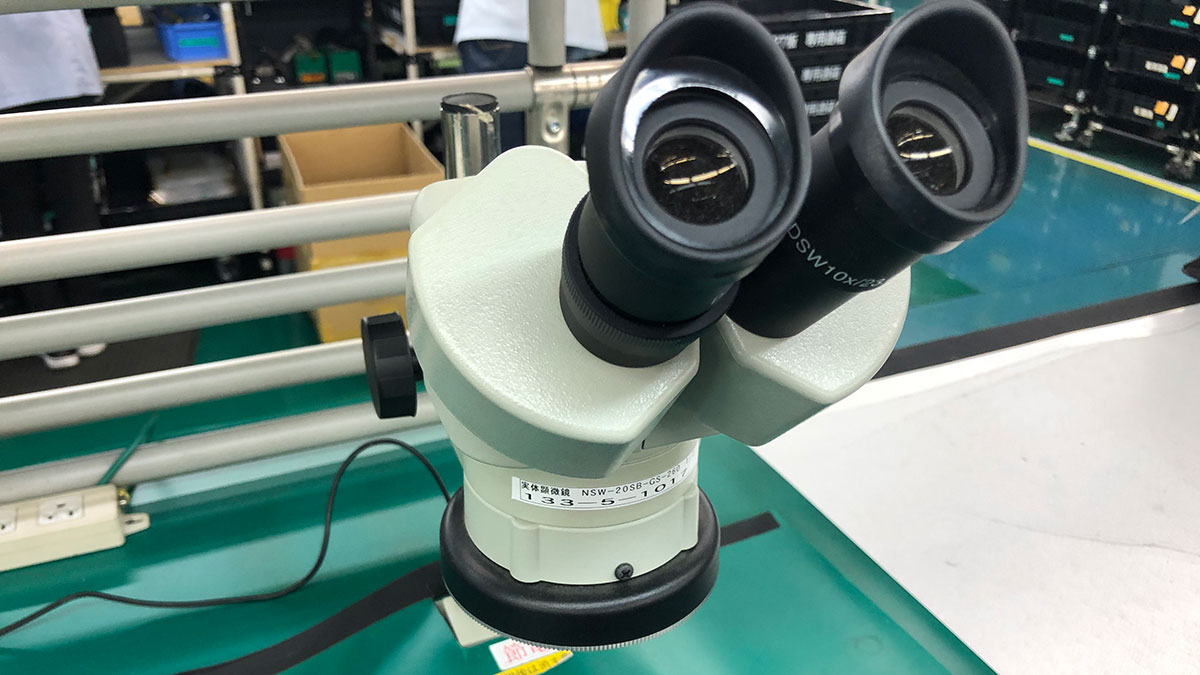

目視検査の場合

実装後は拡大鏡又は実態顕微鏡による外観目視検査を全数行います。 底面電極など外観で確認できない箇所はX線検査又は電気的な確認を行います。

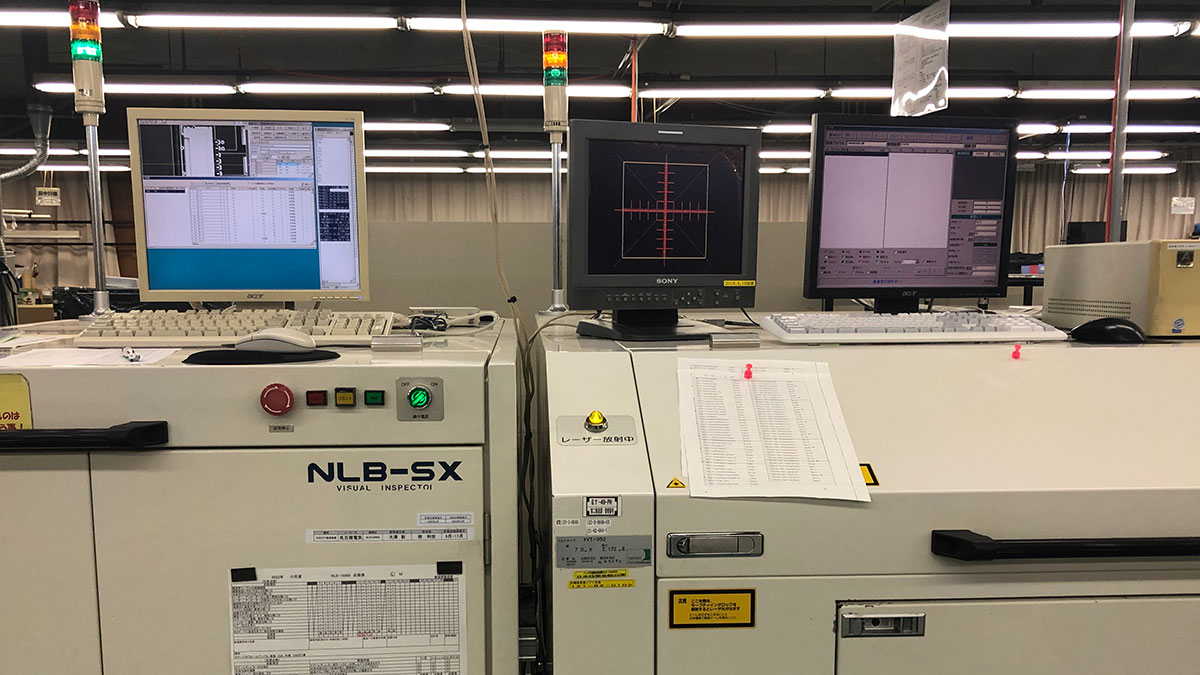

外観検査機の場合

キャリアボードにFPCが載った状態で外観検査機(AOI)で全数検査を行います。 底面電極など外観で確認できない箇所はX線検査又は電気的な確認を行います。

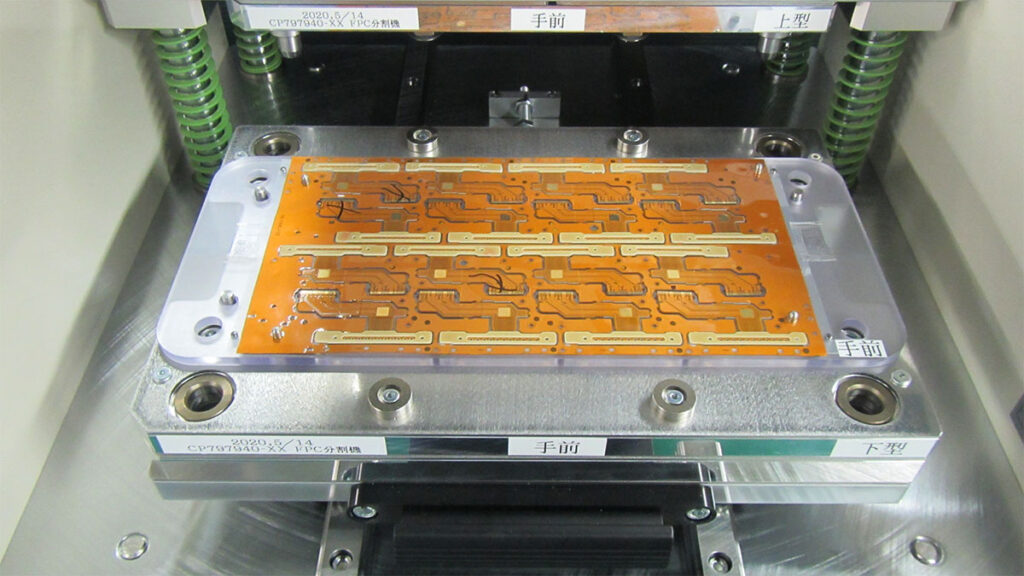

06FPCの切断

シート形状のFPCを切断機で個片に分割します。 金型刃はFPCの形状に合わせて当社で製作します。

07電気試験

外観検査後、当社製のケーブルスキャナーを使用し導通試験を全数行います。 FPCについては、はんだ付け箇所だけでなくパターンの断線やショートなどの不具合もあることから、それらも含めた試験を行います。(搭載部品によっては試験できない部分があります)

08梱包・出荷

検査・試験が終わったFPCは、袋梱包やエアーキャップへの平置き又は専用トレイなど、お客様の要望に応じた梱包を行います。 専用トレイの製作についても、当社で承ります。
