PCBの反り対策とは？設計・実装の現場で使える実践ノウハウ
okamuray基板が反って部品が浮いてしまう、はんだが乗らない、そんな実装トラブルでお困りではありませんか？
プリント基板（PCB）の「反り」は、実装現場で頻繁に発生する品質課題のひとつです。わずかな湾曲やねじれが、部品のズレやはんだ不良、通電異常など、重大な製品不良につながるケースもあります。
この記事では、PCBの反りが発生する原因を解説するとともに、
- 設計段階からできる反り対策（熱バランスを考慮したアートワーク設計）
- 実装工程での対策（温度プロファイル・湿気管理・ベーキング）
- エレクスが現場で行っている具体的な取り組み
についてご紹介します。実装に関わる技術者の方が、現場ですぐに活かせる視点をお届けします。
反りとは？なぜ問題になるのか

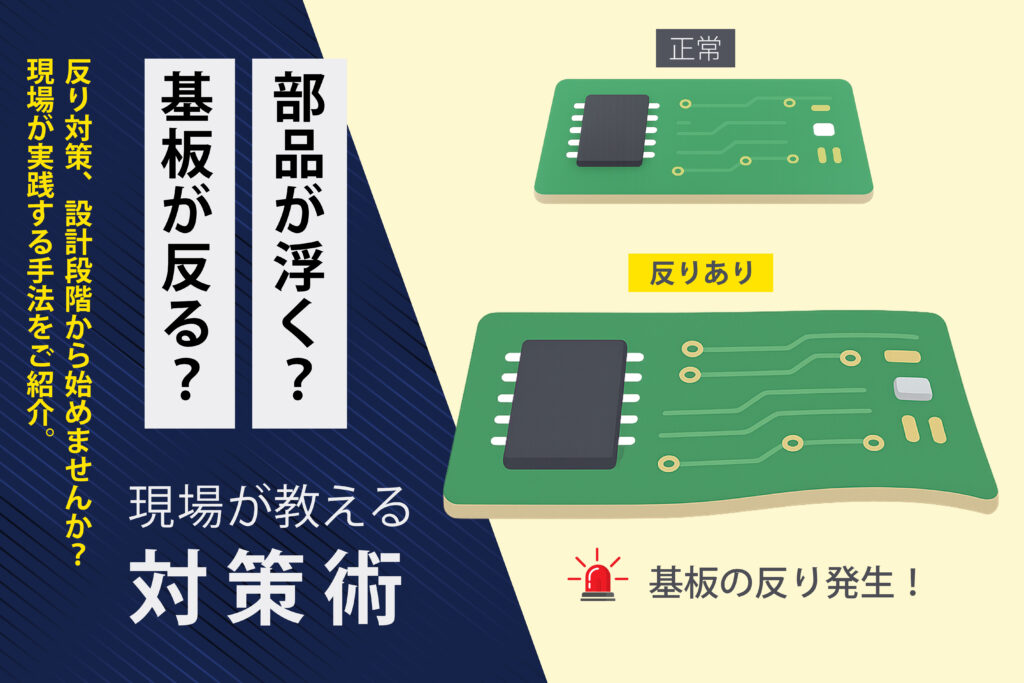

PCBの反りとは、基板が製造・実装の過程で本来の平坦性を失い、湾曲やねじれが発生する現象です。これは見た目以上に深刻な問題で、以下のような不良の原因になります。
- SMT実装時に部品が浮く、ズレる
- リフローはんだ付けが不均一になる
- 検査時に通電異常や断線が発生する
- 製品の信頼性が低下し、最悪の場合出荷停止に至ることも
このように、反りは製品全体の信頼性を大きく損なうリスクがあるため、設計段階からの予防と、実装段階での管理が非常に重要です。
関連カテゴリ：基板の製造工程に関する記事一覧
設計段階からできるPCB反り対策｜基板設計での注意点
反りの多くは、製造段階ではなく設計段階から始まっています。特に、銅箔の配置や部品レイアウトのバランスが悪いと、加熱時の膨張差によって変形が生じやすくなります。
エレクスでは、アートワーク（A/W）設計時から反り対策を意識した設計を行っています。
設計時の主な対策
- 銅箔の分布をバランスよく配置
- 放熱源の左右偏りを抑え、熱応力を均一化
- 部品の位置決めを最適化し、重心バランスを調整
- はんだ槽の流し方向を考慮し、反り防止ラインをあらかじめ設定
こうした工夫により、製造後の反り発生リスクを大きく減らすことができます。
詳しくは：設計・開発
SMT実装工程での反り対策｜温度プロファイルと湿気管理がカギ
リフローや硬化工程では、加熱・冷却サイクルによる熱膨張差が反りを引き起こします。温度プロファイルの適正化や、事前ベーキングによる湿気対策が重要です。
特にリフロー時の温度管理は反りやはんだ不良を防ぐための基本であり、実装品質に直結するポイントです。
→ その不良、温度が原因かも？プロが教えるリフローはんだ付けの温度管理術 でも、現場で実践されている温度プロファイル設定のコツをご紹介しています。
主な原因
- 高すぎる温度プロファイルによる急激な熱変化
- 材料間の膨張係数の違い
- 基板に含まれる水分の膨張
- 急冷・急加熱による応力の偏り
エレクスの対策
- 実装前に事前ベーキングを行い、湿気を除去
- 温度プロファイルを最適化し、加熱・冷却を均一に管理
- SMTラインでは、熱応力を抑える条件設定を徹底
- 必要に応じて、応力緩和処理を工程内に導入
これらにより、反りによる不具合を未然に防ぎます。
反り発生時の対応も重要です
どんなに対策を講じていても、完全に反りをゼロにすることは難しい場合もあります。万が一反りによる不具合が発生した際には、迅速な原因特定と対応がカギとなります。
エレクスでは、次のようなリカバリー体制を整えています
- 目視検査による初期発見
- 局所的な修正やリワーク対応
- プロセス全体の見直しによる再発防止提案
お困りの方はエレクスにご相談ください
PCBの反り対策は、単一工程の工夫だけでは不十分です。設計から製造、実装、検査、品質保証に至るまで、全体を通じた最適化が必要です。
エレクスでは、これらすべての工程を見渡した一貫対応が可能です。
反りに関する課題は、まず「設計段階からの予防」が重要であり、そこに対応できる体制を持つ私たちだからこそ、お客様の製品品質を高いレベルで支えることができます。
「どう設計すれば反りが起きにくくなるのか？」
「実装中に反りが出てしまった。改善策は？」
「リフロー温度の設定が不安…」
そういったお悩みをお持ちでしたら、ぜひエレクスまでご相談ください。
技術課題にしっかり向き合い、製品の安定供給につながるご提案をいたします。
